개 요

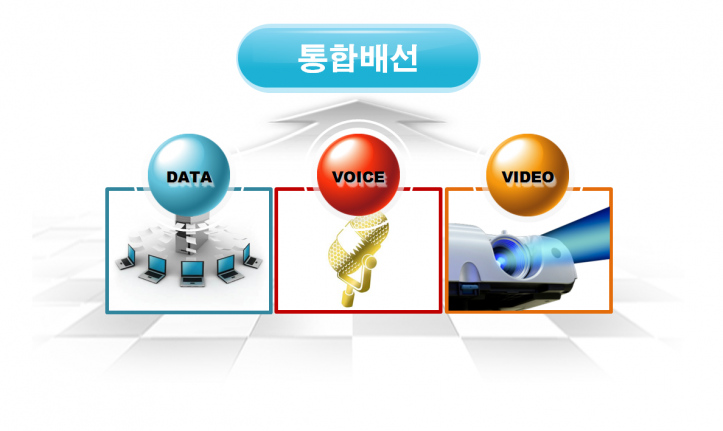

지금까지의 모든 정보 통신 배선은 음성 계통, 데이터 계통, 영상 계통 등이 각각 독립적으로 설치 관리되어 다양한 종류의 케이블로 인해서 배선량의 증가와 관리의 어려움이 증대되고,  실내구조 변경과 시스템의 이동 등에 따른 중복 배선, 재배선 으로 경제적 손실 이 발생하므로 이를 하나의 시스템으로 통합하여, 음성, 데이터, 방범,
방재, 냉난방, 공조 등 빌딩관리 시스템에 필요한 각종 케이블 구축 비용을 줄이고, 케이블 설계, 설치 기간을
최소화하며 편리하게 관리할 수있는 솔루션 입니다.

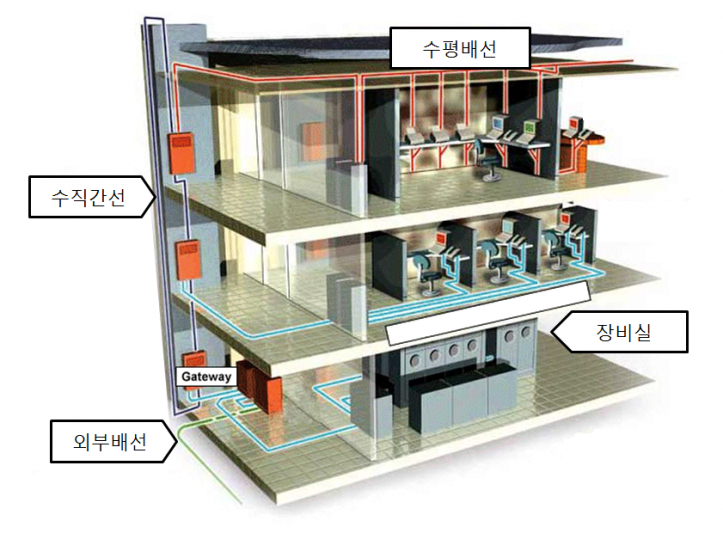

구성도

업무구역배선계(Work Area Subsystem)
- Outlet 설치
- EIA/TIA 568B 기준 Module Jack 설치
- IDF에서 Outlet까지 UTP/STP 4P 수평 Cable 배선


수평배선계(Horizontal Subsystem)
- 각 층의 EPS실에 19 “ Rack (IDF용) 설치
- IDF에 Intelligent Patch Panel (이하 IPP) 설치
- 단자 접지반 설치
- IDF에 광분배함 설치
- IDF에 LAN장비 실장용 공간확보
- 추후 확장성(예비) 고려


건물간선배선계(Backbone Subsystem)
- Voice MDF에서 각층 IDF까지 수직 간선 Cable 포설 및 접속
- 접지 Cable 포설 및 접속
- CABLE TRAY설치



집중구내통신실(Equipment Room Subsystem)
- 통신실에 Data MDF설치(19” CABINET RACK)
- 통신실에 Voice MDF설치(19” OPEN RACK)
- Data MDF의 UTP/STP/광 단자반(PATCH PANEL, FDF) 설치
- Voice MDF의 UTP 단자반(110 BLOCK), 피뢰탄기반 설치
- Data MDF에서 Voice MDF까지 Cable 포설 및 접속
